3F Ruitenwisser

110V, 220V, Geïntegreerde CAN-businterface, Interne motor, Serie PG.3F, Rechte lijnwissers

De  ruitenwisser PG.3F voor rechte lijnen  heeft een elektromotor met een elektronische snelheidsregelaar die via de CAN-bus met andere apparaten kan communiceren. De ruitenwisser PG.3F is ontworpen om het volgende te garanderen:

• Twee bedrijfsmodi : continu en intermitterend draaien met gesynchroniseerde armbeweging en maximale snelheid voor elke ruitenwisser. De bedrijfsomstandigheden worden gestabiliseerd door de snelheidsregelaar binnen een breed spanningsbereik.
• Compacte motorunit met speciaal ontworpen elektrische behuizing: het is mogelijk een motor te verwijderen zonder de CAN-buscommunicatie te onderbreken;
• Elektronische beveiliging tegen oververhitting van de motorunit.

De wisser PG.3F is ook verkrijgbaar met dubbele arm (type PGD.3F). Op aanvraag kunnen deze systemen worden uitgerust met sproeikoppen (optie PG.ZZ) en met een verwarmd frame (optie PG.HOT).

PG-EXT.LC Ruitenwisser

110V, 220V, Externe motor, Geïntegreerde CAN-businterface, Serie PG-EXT, Rechte lijnwissers

De PG-Ext ruitenwisser voor rechte lijnen is een systeem met een extern gemonteerde motor, ondergebracht in een waterdichte IP68-behuizing. De motor is voorzien van een elektronische snelheidsregelaar die via de CAN-bus met andere apparaten kan communiceren. De PG-Ext ruitenwisser is ontworpen om het volgende te garanderen:

• Twee bedrijfsmodi : continu en intermitterend draaien met gesynchroniseerde armbeweging en maximale snelheid voor elke ruitenwisser. De bedrijfsomstandigheden worden gestabiliseerd door de snelheidsregelaar binnen een breed spanningsbereik.
• Weinig onderhoud nodig en hoge sterkte voor extreme maritieme omstandigheden;
• Dankzij de geïntegreerde besturingseenheid, die zowel een elektronische snelheidsregelaar als een verdeelkast bevat, is de bedrading rationeler . De besturingseenheid kan ook worden gebruikt voor de aansturing van hulpcomponenten zoals water-/luchtventielen en verwarmingselementen voor de ruitenwisserbladen. Bij onderhoud kan de elektronische snelheidsregelaar worden verwijderd zonder de CAN-buscommunicatie tussen de ruitenwissers te onderbreken.

De wisser PG-Ext is ook verkrijgbaar met dubbele arm (type PGD-EXT). Op aanvraag kunnen deze systemen worden uitgerust met sproeikoppen (optie PG.ZZ) en met een verwarmd frame (optie PG.HOT).

PG Ruitenwisser

110V, 220V, Externe motor, Geïntegreerde CAN-businterface, Serie PG-EXT, Rechte lijnwissers

De horizontale ruitenwisser uit de PG-serie bestaat uit een wisserarm van AISI316 roestvrij staal, voorzien van een wisserblad, en een intern gemonteerde motorunit uit de PU-serie. Deze is verbonden met een aluminium profiel waarin een riemaangedreven wagen afwisselend in beide richtingen beweegt. De horizontale PG-ruitenwisser is geschikt voor elk type raam en is een systeem dat is ontworpen voor:

• Ze hebben een hoge weerstand tegen zware externe omstandigheden;
• Een compacte motor hebben;
• Hebben een glijsnelheid van 1,2 m/s;
• Beschik over automatische parkeerfunctie aan de motorzijde.

De PG-ruitenwisser is ook verkrijgbaar in een uitvoering met dubbele arm (type PGD). Op aanvraag kunnen deze systemen worden uitgerust met vlakstraalsproeiers (optie PG.ZZ) en zijn ze leverbaar met een verwarmd frame (optie PG.HOT).

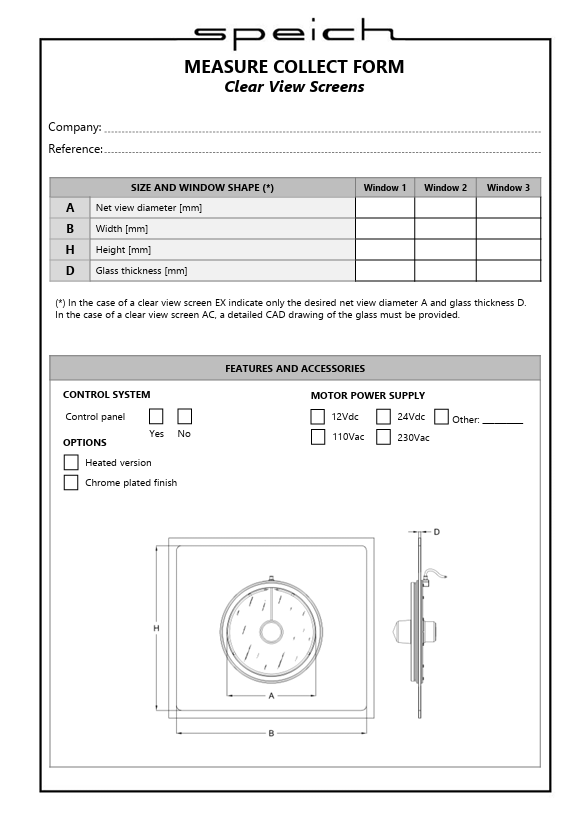

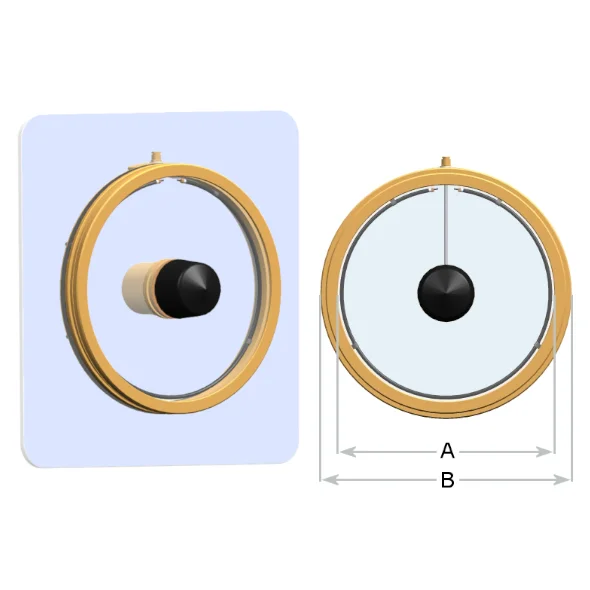

EX clear view scherm

Het Clear View scherm EX is ontworpen om te worden geïnstalleerd in een rond gat dat in een glas is gefreesd. De belangrijkste kenmerken zijn:

• Verkrijgbaar in drie diameters (netto zicht): 300, 350 en 380 mm ;
• Roterend gehard glas ;
• Volledig vervaardigd uit messing, op aanvraag verchroomd.

Clear view screen EX kan worden uitgerust met een verwarmingselement om condensatie en ijsvorming te voorkomen.

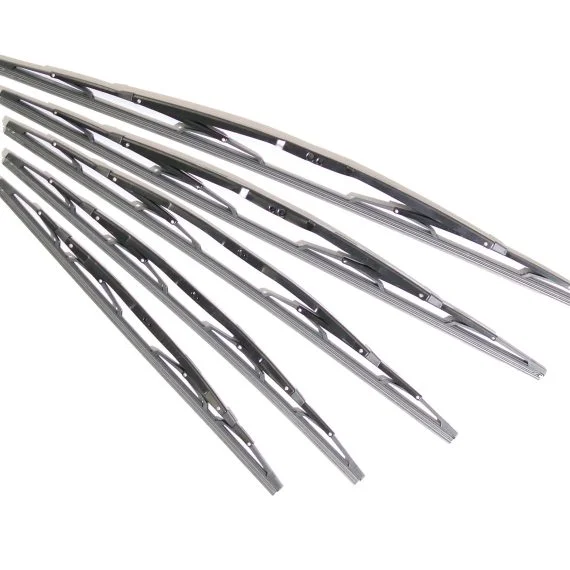

E37 Ruitenwisserbladen

E37-serie, middelzware gebogen ruitenwissers, ruitenwisserbladen

De ruitenwissers van de E37-serie hebben de volgende algemene kenmerken:

Ze zijn voorzien van een snelkoppeling met bajonetsluiting.

Ze zijn geschikt voor toepassingen in bedrijfsomstandigheden die niet al te zwaar zijn;

Ze worden doorgaans gebruikt op zowel vlak als gebogen glas.

BLF Ruitenwisserbladen

BLF-serie, zware platte ruitenkrabbers, ruitenwisserbladen

De ruitenwissers uit de BLF-serie hebben de volgende algemene kenmerken:

• Ze zijn geschikt voor toepassingen, zelfs onder bijzonder zware bedrijfsomstandigheden;
• Ze worden gebruikt op vlak glas;
• Nette en harmonieuze esthetiek;
• Ze hebben een vervangbaar U-vormig opzetstuk in verschillende maten.

Voor spatels langer dan één meter worden  halfgelede spatels (BLFD) geleverd . Op verzoek kunnen BLF-spatels worden voorzien van sproeikoppen (BLF.ZZ)

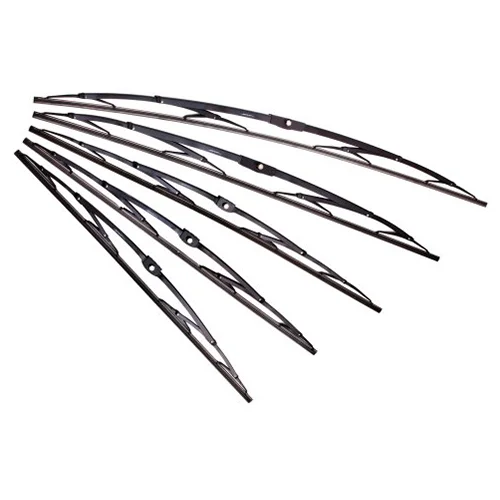

HB Ruitenwisserbladen

Ruitenwissers uit de BH-serie hebben de volgende algemene kenmerken:

• Ze zijn speciaal ontworpen voor zware toepassingen;
• Ze zijn gemaakt van zwart gelakt staal;
• Ze hebben een U-vormig bevestigingssysteem in verschillende maten, afhankelijk van de lengte van het blad;
• Doorgaans geschikt voor zowel gebogen als vlakke ramen.

EBS-schakelaar

AAN-AAN-AAN schakelaar, schakelaar ESB

De ESB-tuimelschakelaar met drie AAN-standen is geschikt voor het aansturen van ruitenwissermotoren met twee snelheden die geen dynamisch parkeren vereisen.

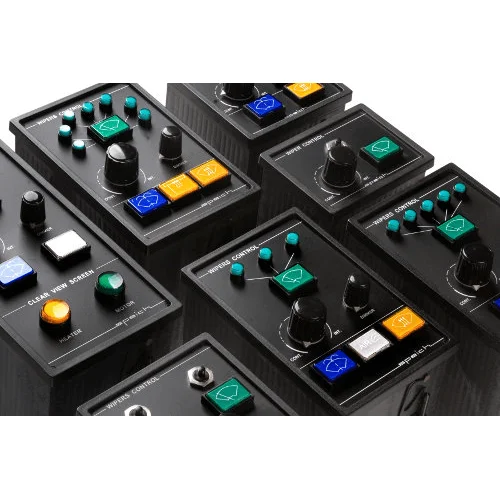

CT-besturingseenheid

Multifunctionele schakelaar, serie CTDe CT-besturingseenheid is een compact besturingssysteem voor de aansturing van één of twee ruitenwissermotoren. Dit systeem is geschikt voor ruitenwissermotoren die werken op laagspanning, zowel voor enkel- als dubbelsnelheden. De verschillende uitvoeringen verschillen in het aantal aangestuurde ruitenwissers en hun vermogen.

PWS-besturingssysteem

Relaisgestuurde controller, Serie PWS

Het PWS-besturingssysteem is ontworpen voor het aansturen van ruitenwissermotoren met één (PWS.1V) of twee (PWS.2V) snelheden en een voedingsspanning van 12 tot 30 Vdc. Het bestaat uit een besturingseenheid en een softtouch-paneel dat via een CAN-bus communiceert. PWS heeft de volgende kenmerken:

De pomp of elektroventielen voor de activering van de ruitenwisservloeistof.

Synchronisatie van de beweging van de ruitenwisserarmen door onmerkbaar te stoppen wanneer de motor als eerste de parkeerstand bereikt;

Nauwkeurig in de parkeerpositie geplaatst dankzij de dynamische remwerking van de besturingseenheid op de motoren;

Overbelastingsbeveiliging door middel van automatische zekeringen (PTC);

Indien nodig kan een tweede paneel op de besturingseenheid worden aangesloten;

Z-motor

110V, 12V, 220V, 24V, 45 Nm, standaard elektrische interface, interne motor, ruitenwissermotoren, Z-serie

Z -serie motoren worden doorgaans gebruikt voor ruitenwissersystemen voor middelgrote ramen (wisserarmlengte tot 900 mm) op zowel plezier- als commerciële schepen. De Z-serie motor is ontworpen voor:

• Garandeer een continue dienstverlening, zelfs onder extreme omstandigheden;
• Het ontwerp moet compact zijn;
• De mogelijkheid hebben om de veeghoek en de eindpositie van de veegbeweging te variëren;
• Ze zijn eenvoudig te installeren en te onderhouden.

SU-motor

110V, 220V, 24V, 80 Nm, standaard elektrische interface, interne motor, ruitenwissermotoren, S-serie

SU-serie motoren worden doorgaans gebruikt voor ruitenwissersystemen voor grote ramen (wisserarmlengte tot 1200 mm) op zowel commerciële als commerciële schepen. De SU-motor is ontworpen om het volgende te garanderen:

• Hoog koppel, met behoud van compacte afmetingen;
• Hoge robuustheid;
• Eenvoudige installatie;
• De mogelijkheid om met schakelaars met een lage stroomsterkte te werken.

MEX-motor

110V, 12V, 220V, 24V, 45 Nm, standaard elektrische interface, externe motor, ruitenwissermotoren, MEX-serie

The MEX-motor is ontworpen voor buitengebruik en wordt gebruikt voor
middelgrote ruitenwissers (armen tot 900 mm) op zowel personen- als bedrijfsvoertuigen. De motorunit, gehuisvest in een IP67-gecertificeerde waterdichte behuizing, is van het type M en wordt geleverd met een voedingskabel en montagebeugel. De motorunit heeft een automatische parkeerfunctie wanneer deze wordt uitgeschakeld; de parkeerpositie moet bij bestelling worden opgegeven.

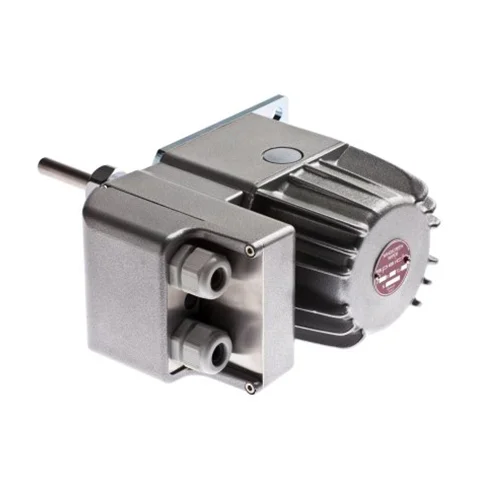

SDCS2-motor

110V, 220V, 24V, 80 Nm, Geïntegreerde CAN-businterface, Interne motor, Ruitenwissermotoren, S-serie

De S-serie motoren met DCS-besturingssysteem worden over het algemeen gebruikt voor ruitenwissersystemen voor grote ramen (wisserarmlengte tot 1200 mm). Ze zijn uitgerust met een elektronische printplaat voor het regelen van de snelheid en communicatie met andere apparaten via de CAN-bus. Deze motor is ontworpen om het volgende te garanderen:

• Synchronisatie van de beweging van de ruitenwisserarmen tussen meerdere motoren via een CAN-busverbinding;
• Twee wisserstanden en 5 intervalstanden. De bedrijfsomstandigheden worden door de snelheidsregelaar over een breed spanningsbereik gestabiliseerd.
• Compacte motor met een elektrische lade die zo is ontworpen dat de motor kan worden verwijderd zonder de stroomtoevoer en de CAN-bus naar de volgende motoren te onderbreken;
• Elektronische beveiliging tegen oververhitting van de motor;
• Een snelle inrichting van de parkeerplaats.

Spuitmonden

Afhankelijk van het type installatie zijn er verschillende modellen sproeikoppen beschikbaar:

Sproeiers direct op de ruitenwisser gemonteerd: verstelbare waaiervormige sproeiers kunnen direct op de arm worden gemonteerd, in het geval van pantograaf- en pendel-ruitenwisserarmen (.ZZ-versies), of ze kunnen op het ruitenwisserframe worden geplaatst, zoals bij rechte ruitenwissers. Als alternatief is er een versie van de BLF-ruitenwisser met directe waterverdeling door middel van meerdere kleine gaatjes.

Vaste aansluitstukken voor leidinginstallatie: rechtstreeks aan te sluiten op de waterleiding die buiten boven de ramen is aangebracht;

Verstelbare sproeiers voor wandmontage:  aan te drijven vanuit de stuurhut. Deze sproeiers worden geleverd met een steun, een schotdoorvoer en een slanghouder van 6 × 4 mm. Een verwarmd model is beschikbaar. De sproeiers kunnen een waaierstraal hebben (type ENZZ en ENZZ.30, gemaakt van verchroomd messing) of een spijkerstraal (type EZZ.PL, gemaakt van zwart polyamide).

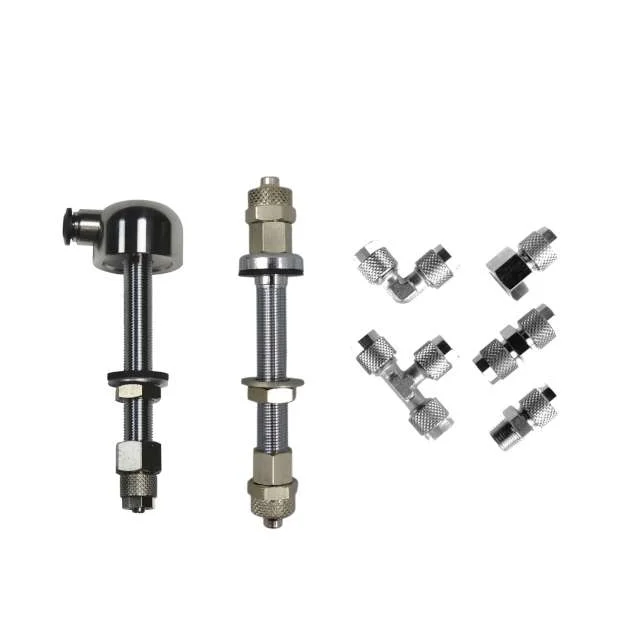

Verbindingen

Wij stellen twee verschillende wasmachinesystemen voor die de volgende ingrediënten leveren:

• Elektroventiel ;
• Watertanks met pomp of direct werkende elektroklep  (indien er al water onder druk beschikbaar is):  beide systemen kunnen worden aangestuurd via de ruitenwisserbedieningspanelen. Verschillende maten en voltages zijn beschikbaar.

Er zijn twee verschillende typen elektroventielen: direct werkend and pilootgestuurd . Beide kunnen werken met water en perslucht voor het doorspoelen van waterleidingen. Ventielen met een diameter van 1/8″G en 1/2″G in verschillende spanningen zijn uit voorraad leverbaar. Andere diameters zijn op aanvraag verkrijgbaar.

Figuur 1:  Typische raamvormen en mogelijke afdekkingen met anti-verblindingsschermen worden weergegeven.

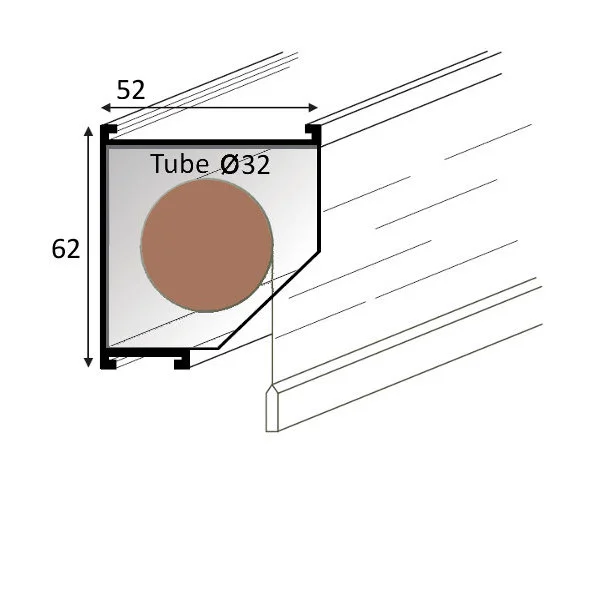

Figuur 2:  toont een voorbeeld van enkele stappen bij het bekleden van een trapeziumvormig venster. De cassette met het filmopwikkelmechanisme kan, afhankelijk van de grootte van het venster, van drie typen zijn:

Model 069: maximale raamafmetingen (onderkant x hoogte) 3600 x 3000 mm

Model 027: maximale raamafmetingen (onderkant x hoogte) 1800 x 1500 mm

Model 058: maximale raamafmetingen (onderkant x hoogte) 2500 x 2500 mm

De  schaduwfactor  definieert de hoeveelheid zonne-energie die van buiten naar binnen door een afgeschermd raam wordt doorgelaten, vaak in de vorm van secundaire straling. Hoe lager de waarde, hoe effectiever de reflectie van de zonwering; hoe hoger de waarde, hoe meer warmte de folie absorbeert, waardoor adequate ventilatie nodig is voor  optimale prestaties. De belangrijkste energiekarakteristieken van elk voorgesteld folietype werden gemeten met behulp van de ASHRAE-methode met 4 millimeter dik glas.
